1. CNN

一 从全连接层到卷积：

1.为什么MLP的全连接层不适用于图像分类任务？

我们之前讨论的多层感知机十分适合处理表格数据，其中行对应样本，列对应特征。
对于表格数据，我们寻找的模式可能涉及特征之间的交互，但是我们不能预先假设任何与特征交互相关的先验结构。

假设我们有一个足够充分的照片数据集，数据集中是拥有标注的照片，每张照片具有百万级像素，这意味着网络的每次输入都有一百万个维度。 即使将隐藏层维度降低到1000，这个全连接层也将有$10^6×10^3$个参数。
此外，MLP在处理图像前，需要将其“展平”(flatten)成一个一维向量。这个操作完全破坏了图像固有的空间结构信息（例如，像素之间的邻近关系、物体的局部形状等），而这些信息对于理解图像内容至关重要。

如今人类和机器都能很好地区分猫和狗：这是因为图像中本就拥有丰富的结构，而这些结构可以被人类和机器学习模型使用。
卷积神经网络（convolutional neural networks，CNN）就是机器学习利用自然图像中一些已知结构的创造性方法。

2.卷积的原理——空间不变性：

以从一张图片里找到一个对象的任务为例，因为对象不管在哪里，其形态都相同，所以神经网络架构应该满足：

1. 平移不变性（translation invariance）：不管检测对象出现在图像中的哪个位置，神经网络的前面几层应该对相同的图像区域具有相似的反应，即为“平移不变性”。 $$[H]_{(i,j)}=u+\sum_a\sum_b [V]_{a,b}[X]_{i+a,j+b}$$
2. 局部性（locality）：神经网络的前面几层应该只探索输入图像中的局部区域，而不过度在意图像中相隔较远区域的关系，这就是“局部性”原则。最终，可以聚合这些局部特征，以在整个图像级别进行预测。 $$[H]_{(i,j)}=u+\sum_{a=-\Delta}^{\Delta}\sum_{b=-\Delta}^{\Delta} [V]_{a,b}[X]_{i+a,j+b}$$ 这样得到的便是一个卷积层，$[V]_{a,b}$被称为卷积核/滤波器，或简单地称之为该卷积层的权重，通常该权重是可学习的参数。
   如果是三维图片（加上一个维度c）且是多通道的（如RGB Channel，需要增加第四维d）: $$[H]_{i,j，d}=u+\sum_{a=-\Delta}^{\Delta}\sum_{b=-\Delta}^{\Delta}\sum_c [V]_{a,b,c,d}[X]_{i+a,j+b,c}$$

   3.卷积核计算≠数学上的卷积

   为什么上述计算被称为卷积？
   数学上的卷积定义： $$(f*g)(x)=\int f(z)g(x-z)dz$$ 卷积是当把一个函数g“翻转”并移位x时，测量f和g之间的重叠区域面积。
   对离散的对象： $$(f*g)(i)=\sum_a f(a)g(i-a)$$ 如果输入的是二维张量，则： $$(f*g)(i,j)=\sum_a\sum_b f(a,b)g(i-a,j-b)$$ 这与前面构造的卷积核类似，实际上，深度学习的卷积是在数学上是互相关(Cross Correlation) 计算，与卷积的区别在于，卷积使用的是差值，而卷积层使用的是和值。
   实际计算时，在几乎所有的深度学习框架（TensorFlow, PyTorch等）中，所谓的 “卷积层”实际上执行的是互相关操作 ，而不是像卷积计算那样，将卷积核先水平翻转，再垂直翻转，然后再进行滑动和元素乘积求和。

   二 卷积神经网络的核心机制

1.CNN引入了新的概念：

• 局部感受野 (Local Receptive Fields)：每个神经元不再连接到前一层的所有神经元，而只连接到一个局部的区域。这就像我们看东西时，总是一小块一小块地聚焦，而不是一眼就看到所有像素的细节。
• 参数共享 (Parameter Sharing)：在一个图像中，用于检测某个特征（例如，一个垂直边缘）的参数，在图像的不同位置上应该是相同的。因此，CNN使用一个共享的卷积核（或称为滤波器） 来“扫描”整个图像，极大地减少了参数数量。
• 池化 (Pooling)：通过对特征进行下采样（down-sampling）来降低特征图的维度，使得模型对物体在图像中的微小位移不那么敏感（即平移不变性），同时减少计算量。

2.一个经典的CNN架构流程：

INPUT -> [CONV -> ReLU -> POOL] * N -> [FC -> ReLU] * M -> OUTPUT

• 输入层 (INPUT)：接收原始图像数据，例如 $32\times32\times3$ 的张量。
• 卷积-激活-池化层 (CONV-ReLU-POOL)：这个组合是CNN的核心特征提取器。
  • 网络的前几层通常学习到一些低级特征，如边缘、角点、颜色块。
  • 随着网络加深，后续层会组合这些低级特征，形成更高级、更抽象的特征，如眼睛、鼻子、轮廓，或者是物体的部件。
• 全连接层 (FC)：在经过多次特征提取后，最终得到的抽象特征图会被展平成一个向量，然后送入一个或多个全连接层。这部分的作用与MLP类似，它根据提取到的高级特征进行“推理”，并完成最终的分类任务。
• 输出层 (OUTPUT)：使用Softmax等函数输出最终的类别概率。

  为什么ReLU可以引入非线性？

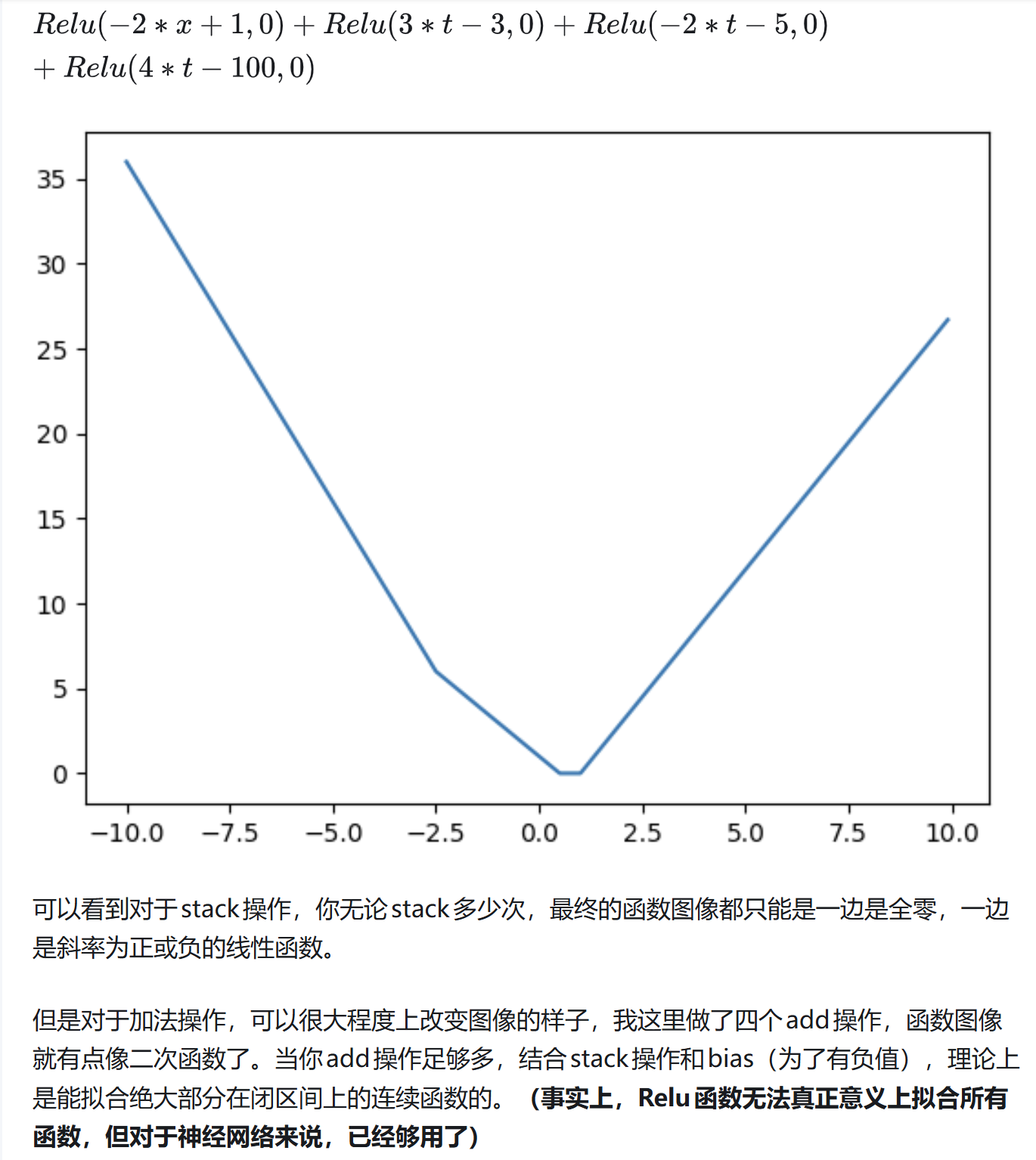

  Relu拟合任意函数的机制:add+stack后变成复杂分段线性函数，可以拟合非线性函数，


  三 卷积层

  1.工作流程：

1. 输入特征图 (Input Feature Map)：待处理的数据，例如原始图像。
2. 卷积核 (Kernel / Filter)：一个小的权重矩阵（例如 $3\times3 或 5\times5$），这个权重是需要通过训练学习的。每个卷积核都像一个“特征探测器”，专门用于探测某种特定的局部特征（如垂直边缘、红色块等）。
3. 卷积操作：卷积核在输入特征图上从左到右、从上到下滑动。在每一个位置，计算卷积核与输入特征图上对应小块的元素乘积之和。
4. 输出特征图 (Output Feature Map / Activation Map)：将所有位置的计算结果组合起来，形成一个新的二维矩阵，即输出特征图。这个图上的每个像素值，代表了该位置对卷积核所探测特征的响应强度。

   2.卷积核：

   1x1卷积核：实现跨通道的线性组合
   一个卷积层的输入特征图尺寸为 $H\times W\times C{in}$（$C{in}$输入通道数）。
   一个 1x1 的卷积核，其完整的尺寸实际上是 1x1x$C{in}$。当它进行“卷积”操作时，在输入图的每一个像素位置 (h, w) 上，它所做的是： **将该位置上所有$C{in}$个通道的值，与卷积核自身的 $C_{in}$个权重进行加权求和。
   这本质上是在不改变图像宽高的情况下，对每一个像素位置的通道信息做了一次全连接操作。
   （此外，1x1卷积层还可以在网络学习中引入非线性，因为卷积层是卷积+激活函数**,可以在不改变图像宽高的情况下，对特征进行一次非线性变换，增强了网络的表达能力）

   3.超参数：

   (1）滤波器数量 (Number of Filters)：

   决定了输出特征图的深度。如果有64个滤波器，输出的深度就是64。每个滤波器学习探测一种不同的特征。
   滤波器数量（也即卷积核数量）决定输出通道的数量，从而实现升降维。
   例如，如果你的输入是 56x56x192（192个通道），但你希望减少计算量，你可以使用32个 1x1 的卷积核。输出的特征图尺寸将变为 56x56x32。通道数从192锐减到32，极大地减少了后续卷积层的参数量和计算量。

   (2) 填充 (Padding)：

   一个240x240像素的图像，经过10层5x5的卷积后，将减少到200x200像素。如此一来，原始图像的边界丢失了许多有用信息。
   我们可以在输入特征图的边缘填充0。这主要有两个目的：
   1. 保持边界信息：让卷积核能够处理到图像边缘的像素。
   2. 控制输出尺寸：通过适当的填充，可以使输出特征图的宽高与输入保持一致。
      如果我们添加$p_h$行填充（大约一半在顶部，一半在底部）和$p_w$列填充（左侧大约一半，右侧一半），则输出形状将为 $$(n_h-k_h+p_h+1)\times(n_w-k_w+p_w+1)$$ 在许多情况下，我们需要设置$p_h=k_h-1$和$p_w=k_w-1$，使输入和输出具有相同的高度和宽度$n_h$和$n_k$。也就是每次用卷积核处理时都在图像外围增加$(k_h-1)/2$行和$(k_w-1)/2$列。

      (3）步幅 (Stride)：

      卷积核每次滑动的像素距离。步幅为1表示逐像素滑动，步幅为2则会使输出特征图的尺寸减半。
      当垂直步幅为$s_h$、水平步幅为$s_w$时，输出形状为: $$[(n_h-k_h+p_h+s_h)/s_h]\times[(n_w-k_w+p_w+s_w)/s_w]$$ 由于一般我们设置$p_h=k_h-1$和$p_w=k_w-1$，这样输出形状即为 $$[(n_h+s_h-1)/s_h]\times[(n_w+s_w-1)/s_w]$$ 如果$n_h$和$n_k$分别能被$s_h$和$s_k$整除，那么输出形状为$[n_h/s_h]\times[n_w/s_w]$因为$s_h-1/s_h<1$

四 池化层 (Pooling，也称汇聚层)

（1）目的：

a.降低卷积层对位置的敏感性:

假设一个 2x2 的最大池化窗口正在处理一个探测“眼睛”的特征图。如果这只“眼睛”在输入图像中向右平移了一个像素，它在特征图上的强烈响应位置也会平移一个像素。但只要这个强烈响应仍然落在这个 2x2 的池化窗口内，池化后的输出值将完全相同。

b.降低对空间降采样表示的敏感性:

池化操作将一个局部区域内的特征图信息，用一个单一的值（如该区域的最大值）来概括。 这可以被看作是一种特征选择或信息提炼。
一方面使得特征图的尺寸变小，后续层的计算量和参数量都随之减少。
另一方面，通过保留最关键的信息并丢弃部分细节，有助于提升模型的泛化能力。

（2）两种pooling：

pooling是使用类似的卷积的滑动窗口(常用2x2大小)，但它没有参数，只是做如下两种操作的一种：

• 最大池化 (Max Pooling)：最常用。在窗口内取最大值作为输出。它能有效地保留最显著的特征（如最亮的像素点）。
• 平均池化 (Average Pooling)：在窗口内取平均值作为输出。它能平滑特征，保留更多的背景信息。
  我们当然也可以指定汇聚层的填充和步幅。使用最大汇聚层以及大于1的步幅，可减少空间维度（高度和宽度）。

  五 现代CNN网络：从LeNet到ResNet

  1.LeNet：


  Yann LeCun的LeNet
  LeNet（LeNet-5）由两个部分组成：
• 卷积编码器：由两个卷积层组成;
• 全连接层密集块：由三个全连接层组成。
  每个卷积块中的基本单元是一个卷积核、一个sigmoid激活函数和平均汇聚层。（虽然ReLU和最大汇聚层更有效，但它们在20世纪90年代还没有出现）
  第一卷积层有6个输出通道(得到6@28x28，即六个输出通道，每个通道和之前输入的大小相等），池操作通过空间下采样将维数减少4倍（得到6@14x14）
  而第二个卷积层有16个输出通道（6@10x10）。

  net = nn.Sequential(
      nn.Conv2d(1, 6, kernel_size=5, padding=2), nn.Sigmoid(),
      nn.AvgPool2d(kernel_size=2, stride=2),
      nn.Conv2d(6, 16, kernel_size=5), nn.Sigmoid(),
      nn.AvgPool2d(kernel_size=2, stride=2),
      nn.Flatten(),
      nn.Linear(16 * 5 * 5, 120), nn.Sigmoid(),
      nn.Linear(120, 84), nn.Sigmoid(),
      nn.Linear(84, 10))

2.AlexNet

在2012年前，图像特征都是机械地计算出来的。事实上，设计一套新的特征函数、改进结果，并撰写论文是盛极一时的潮流。SIFT (Lowe, 2004)、SURF (Bay et al., 2006)、HOG（定向梯度直方图） (Dalal and Triggs, 2005)、bags of visual words和类似的特征提取方法占据了主导地位。

另一组研究人员认为特征本身应该被学习。在合理地复杂性前提下，特征应该由多个共同学习的神经网络层组成，每个层都有可学习的参数。在机器视觉中，最底层可能检测边缘、颜色和纹理。这个便是AlexNet的思想。

包含许多特征的深度模型需要大量的有标签数据，才能显著优于基于凸优化的传统方法（如线性方法和核方法）。2009年，ImageNet数据集发布，并发起ImageNet挑战赛：要求研究人员从100万个样本中训练模型，以区分1000个不同类别的对象。这一开源数据集解决了训练模型数据不足的问题。

另一方面，深度学习对计算资源要求很高，训练可能需要数百个迭代轮数，每次迭代都需要通过代价高昂的许多线性代数层传递数据。这也是为什么在20世纪90年代至21世纪初，优化凸目标的简单算法是研究人员的首选。然而，用GPU训练神经网络改变了这一格局。

在此背景下，AlexNet应运而生，它用强大的硬件（GPU）和更深的网络结构，以碾压性的优势告诉全世界：深度学习这条路，走得通！

LeNet与AlexNet的对比，如上图
1.由于图片像素量不同，所以第一层卷积层更大。此外AlexNet的卷积通道数目是LeNet的10倍。
2.Sigmoid被换成了更简易并且梯度更新更稳定的ReLU
3.AlexNet使用了Dropout，而LeNet只使用了权重衰减。
4.为了进一步扩充数据，AlexNet在训练时增加了大量的图像增强数据，如翻转、裁切和变色。 这使得模型更健壮，更大的样本量有效地减少了过拟合。

3.VGG

VGG的作者们发现AlexNet的结构有点“杂乱”（用了大小不一的卷积核）。他们想，我们能不能只用一种最标准、最好用的“乐高积木”来搭建网络？他们选择了 3×3 的小卷积核。然后，他们就像一个强迫症艺术家一样，用这种积木整齐划一地、一层又一层地堆叠。
VGG的整个网络就是不断重复 [卷积 -> 卷积 -> 池化] 的过程。VGG证明了，只要结构设计得足够简洁优美，一味地加深网络也能带来性能的持续提升。

4.NiN

NiN的想法是在每个像素位置（针对每个高度和宽度）应用一个全连接层。 如果我们将权重连接到每个空间位置，我们可以将其视为 1x1 卷积层 ，或作为在每个像素位置上独立作用的全连接层。 从另一个角度看，即将空间维度中的每个像素视为单个样本，将通道维度视为不同特征（feature）。

VGG vs NiN
NiN块以一个普通卷积层开始，后面是两个的卷积层。这两个卷积层充当带有ReLU激活函数的逐像素全层。NiN完全取消了全连接层。 相反，NiN使用一个NiN块，其输出通道数等于标签类别的数量。
最后放一个全局平均汇聚层（global average pooling layer），它不再粗暴地将特征图展平，而是将每个特征图（代表一种高级特征）取一个平均值，这极大地减少了参数数量，降低了过拟合风险。

5.GoogLeNet

使用Inception块，结构如下，是四个并行的子路径。
前三条路径使用窗口大小为1x1、3x3和5x5的卷积层，从不同空间大小中提取信息。 中间的两条路径在输入上执行1x1卷积，以减少通道数，从而降低模型的复杂性。 第四条路径使用3x3最大汇聚层，然后使用卷积层来改变通道数。
它们可以用各种滤波器尺寸探索图像，这意味着不同大小的滤波器可以有效地识别不同范围的图像细节。 同时，我们可以为不同的滤波器分配不同数量的参数。

在网络的最后，也使用了借鉴自NiN的全局平均池化

6.ResNet

假设神经网络架构为F，对于所有f ∈ F，我们可以训练调整参数得到最优f。
通常我们无法直接找到最优的，但是可以优化损失函数:
$f=\text{argmin}_f L(X,y,f)$
下图反映，对非嵌套函数类，更复杂的函数(下图F6比F1更复杂)不一定比简单的更近似真函数。

因此，只有当较复杂的函数类包含较小的函数类时，我们才能确保提高它们的性能。
对于深度神经网络，如果我们能将新添加的层训练成 恒等映射（identity function），新模型和原模型将同样有效。同时，由于新模型可能得出更优的解来拟合训练数据集，因此添加层似乎更容易降低训练误差。
残差网络的核心思想是：每个附加层都应该更容易地包含原始函数作为其元素之一。 于是，残差块（residual blocks）便诞生了。允许原始信息（和梯度）直接跳过几个复杂的层，快速传递到网络的深处。


正常块vs残差块
